TD-1500(R)

来源:本站原创   更新时间: 2016-09-12

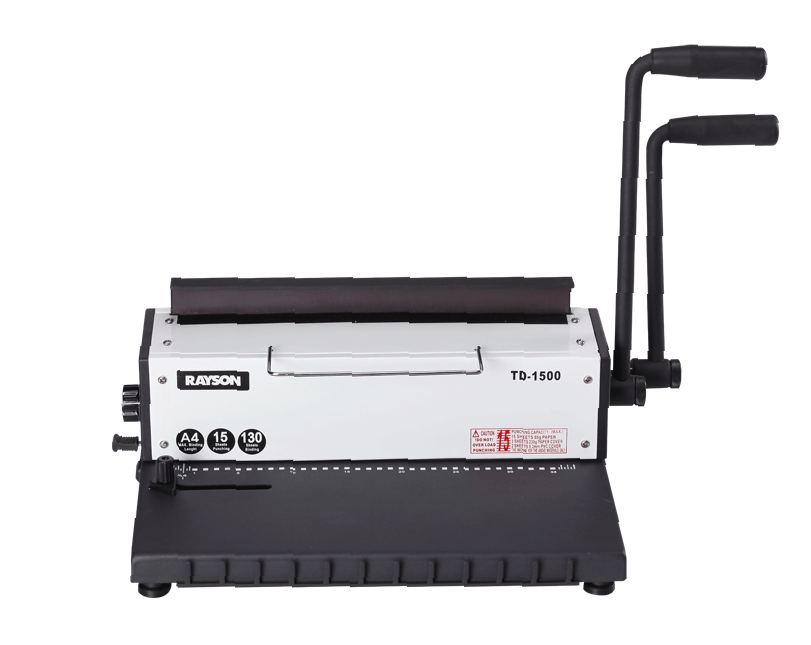

一、机器图片:

\






二、TD-1500(R) 规格表 :



 性能/型号

 TD-1500(R)

 机械类型

 3:1双铁圈

 打孔量(A4/80g/79g)(张

 15/18

装订量(A4/80g)(张

 135

 孔尺寸(mm

 □4x4  ○4.5

 孔数(个

 34

 抽刀数(个

 无

 手柄数(个

 2

 调距范围(mm

 3,5,7

 压环范围(mm

 4.8-15.9

 净重(kg

 9

 毛重(kg

 10









三、特点:



机器颜色:黑色底座,白色机身!

可一次打纸15张A4/80克纸,或18张A4/70克纸!

可最多装订135张A4纸文件,边距三级调节!

双手柄设计,打孔压圈简单易行!

3:1 34 方孔或圆孔!

德国机电技术,全钢内外结构!

高级碳化钢刀,强力打孔机构!

实心圆钢手柄,最佳省力杠杆!

垂直压圈系统,闭合特圆特直!

方孔圆孔兼有,办公商务兼备!





、使用详细说明方法:



1、安装与调试:

a.将装订机放置于可靠的工作台。

b.将手柄从机器的右侧装入主轴上,拧上手柄旋钮。
(打孔手柄装在前面的主轴 上,压环手柄装再后面的主轴上)

c.前后摆动手柄检查机器是否正常。

d.将去油脂从入纸口推入进行打孔,除去机器刀上的油渍。

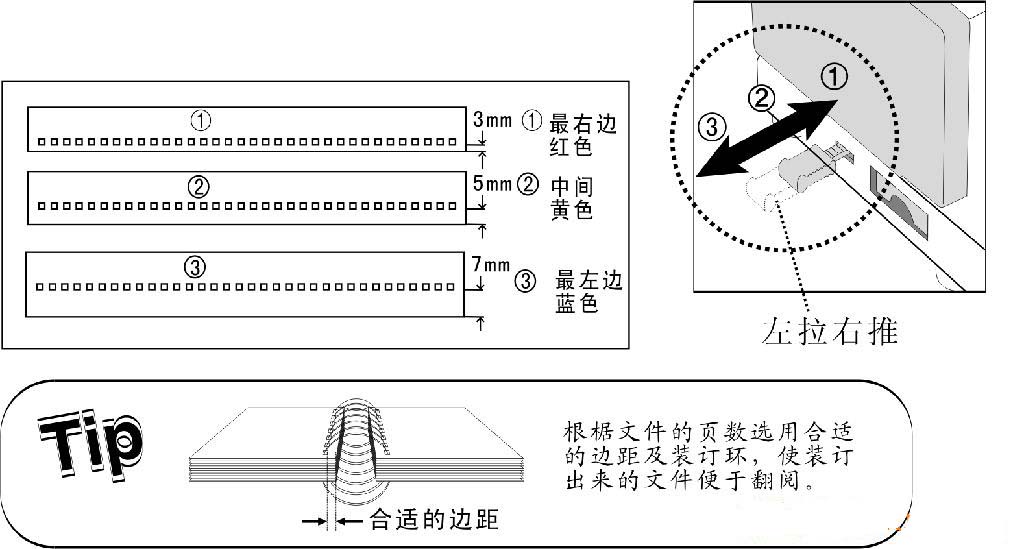

2、边距调节

a.左右拉动边距调节器,可调节打孔的边距。

\

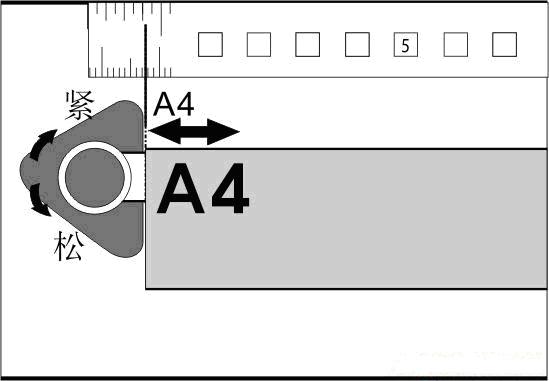

3、位置调节

a.旋动调位器旋钮可以将调位器档板对准A4的位置。
(调整好位置会使你的文件打出来的孔左右对称)

\

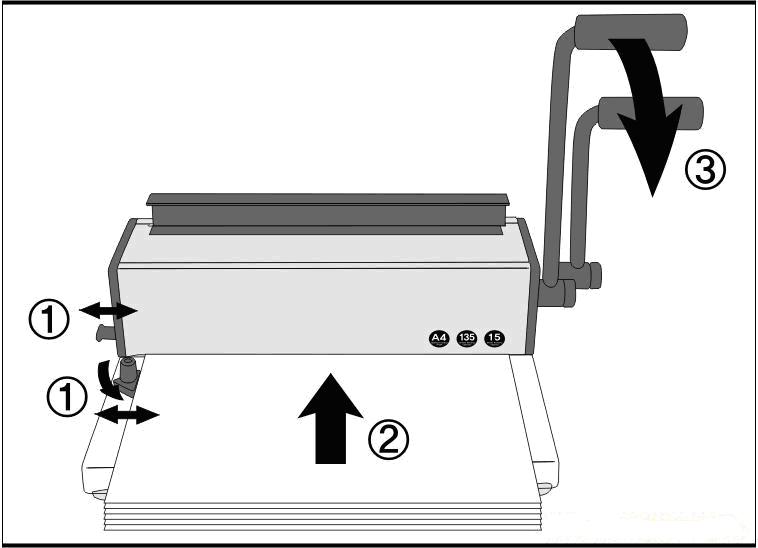

4、打孔

a.按方法调节好孔的边距及纸张的位置。

b.将适量的纸张从入纸口推进。

c.压下打孔手柄打穿孔。

\

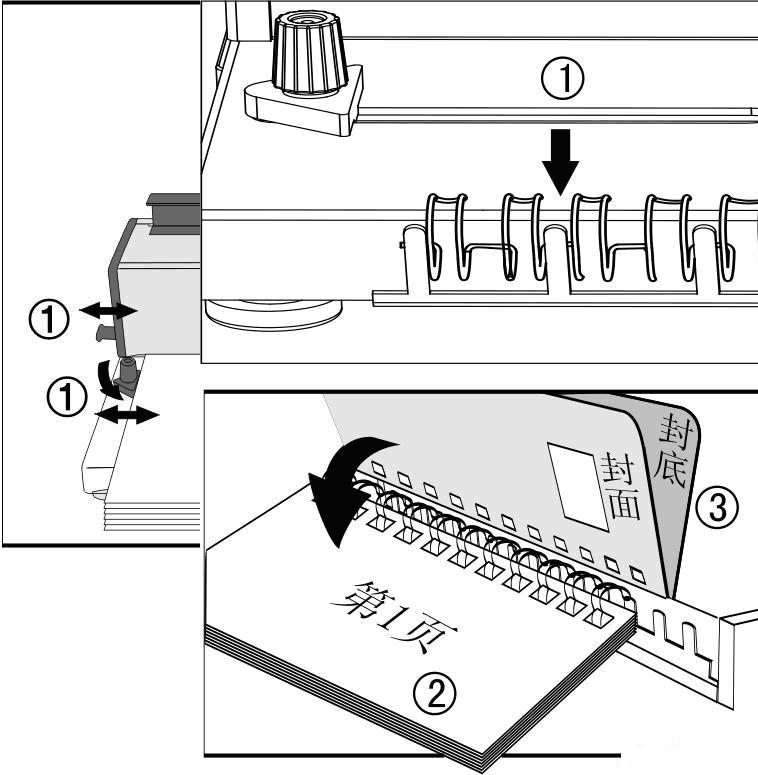

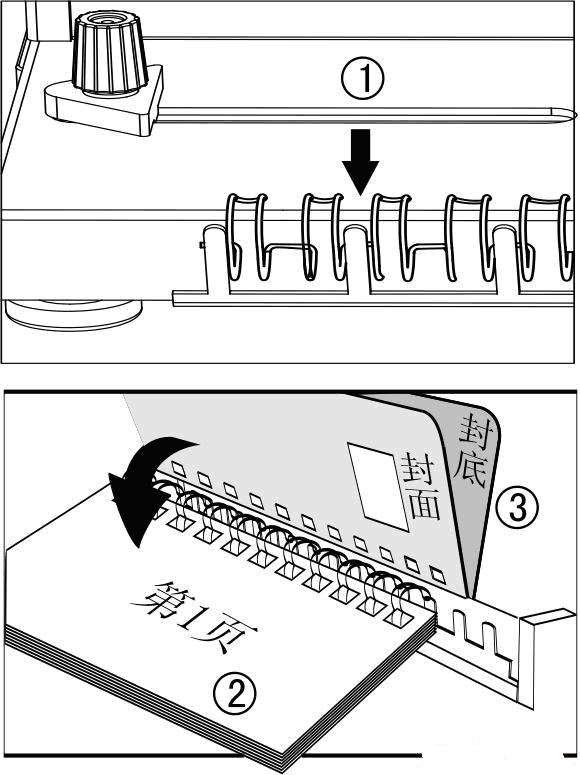

5、装环

a.将选用适合本次装订的环挂在挂环钩上。(如果装订量大于15张,可以在打孔之前挂上装订环,每打次孔就挂一次,可以多次挂入)

b.将打好孔的文件的孔对准装订环挂入装订中。

c.封面与封底打好孔一次挂入装订环中。

\


d.双手托住文件往上提,将文件与装订取出挂环钩。

e.将取出挂环钩的文件与装订推进压环板的压环槽中。

f.旋钮压环刻度旋钮将旋钮上的刻度所指示的规格与使用的装订环的规格一致。

g.左手托住文件,右手压下压环手柄。

h.取出文件,将封底翻到文件的底面。(顺时针或逆时针旋转调整压环旋钮,可以调整压环的闭合度)

\
